S、SH型单级双吸中开式离心泵_泵系列

S、SH型单级双吸泵

行业分类：

泵系列

流量Q：

72-5500m3/h

扬程H：

10-125m

功率P：

≤1600kw

浏览：

3083 次

S、SH型单级双吸中开式离心泵性能参数：

型号	流量Q (m³/h)	扬程H (m)	转速n (r/min)	功率P(kw)		效率n (%)	汽蚀余量 (NPSH)r(m)
型号	流量Q (m³/h)	扬程H (m)	转速n (r/min)	轴功率	电机功率	效率n (%)	汽蚀余量 (NPSH)r(m)
100S90	80	90	2950	30.1	37	65	2.5
100S90A	72	75	2950	23	30	64	2.5
150S100	160	100	2950	59.8	75	73	3.5
150S78	160	78	2950	45	55	75.5	3.7
150S78A	144	62	2950	33.4	45	72.6	3.7
150S50	160	50	2950	27.3	37	80.4	3.9
150S50A	144	40	2950	20.0	30	75.5	3.9
150S50B	133	36	2950	18.0	22	72.5	3.9
200S95	280	95	2950	91.4	132	79.2	5.3
200S95A	270	85	2950	83.3	110	75	5.3
200S95B	260	75	2950	73.8	90	72	5.3
200S63	280	63	2950	58.3	75	82.7	5.8
200S63A	270	46	2950	45.1	55	75	5.8
200S42	280	42	2950	38.1	45	84.2	6
200S42A	270	36	2950	33.1	37	80	6
250S65	485	65	1450	109.2	132	78.6	3.1
250S65A	420	48	1450	88.5	90	77.7	3.1
250S39	485	39	1450	61.5	75	83.6	3.2
250S39A	468	30	1450	48.4	55	79	3.2
250S24	485	24	1450	36.9	45	85.8	3.5
250S24A	414	20	1450	27.2	37	83.3	3.5
250S14	485	14	1450	21.5	30	85.8	3.8
250S14A	432	11	1450	15.2	18.5	82.7	3.8
300S90	790	90	1450	243	320	79.6	4.2
300S90A	756	78	1450	216.4	280	74.2	4.2
300S90B	720	67	1450	180	220	73	4.2
300S58	790	58	1450	147.9	200	84.2	4.4
300S58A	720	49	1450	118.0	160	82.5	4.4
300S58B	684	43	1450	100	132	80	4.4
300S32	790	32	1450	79	90	86.8	4.6
300S32A	720	26	1450	60.7	75	84	4.6
300S19	790	19	1450	47.1	55	86.8	5.2
300S19A	720	16	1450	39.2	45	80	5.2
300S12	790	12	1450	30.4	37	84.8	5.5
300S12A	684	10	1450	23.9	30	78.4	5.5
350S125	1260	125	1450	533	680	80.5	5.4
350S125A	1181	112	1450	461	570	78.2	5.4
350S125B	1098	96	1450	, 373	500	77	5.4
350S75	1260	75	1450	303	360	85.2	5.8
350S75A	1170	65	1450	244.4	280	84.2	5.8
350S75B	1080	55	1450	196.3	220	82.4	5.8
350S44	1260	44	1450	172.5	220	87.5	6.3
350S44A	1116	36	1450	129.5	160	84.5	6.3
350S26	1260	26	1450	102	132	87.5	6.7
350S26A	1116	21	1450	76.9	90	83.4	6.7
350S16	1260	16	1450	64.4	75	85.4	7.1
350S16A	1044	13	1450	47	55	78.3	7.1
400S90	1620	90	1450	473	560	84	6.2
400S90A	1460	73	1450	345	450	84	6.2
400S90B	1300	58	1450	245	315	84	6.2
400S40	1080	40	970	140	185	85	5.1
400S40A	1007	33	970	107	160	84.5	5.1
400S40B	870	26	970	73.3	110	84	5.1
500S98	2020	98	970	678.1	800	79.5	4.1
500S98A	1872	83	970	539	630	78.5	4.1
500S98B	1746	74	970	450.1	560	78.7	4.1
500S59	2020	59	970	388.2	450	83.6	4.5
500S59A	1872	49	970	332.32	400	75.6	4.5
500S59B	1746	40	970	255.8	315	74	4.5
500S35	2020	35	970	218.2	280	83.6	4.8
500S35A	1746	27	970	150.6	220	75.6	4.8
500S22	2020	22	970	143.6	185	74	5.2
500S22A	1746	17	970	100.6	132	88.2	5.2
500S13	2020	13	970	85.7	110	85.2	5.7
600S22	3170	22	970	215.8	250	84.2	7
600S22A	2860	18	970	161.1	185	80.3	7
600S32	3170	32	970	310.4	355	83.4	7
600S32A	2850	26	970	229	280	88	7
600S47	3170	47	970	456	560	87	6.5
600S47A	2920	40	970	361	450	89	6.5
600S75	3170	75	970	736	900	88	6
600S75A	2920	65	970	600.2	710	89	6
600S75B	3170	55	970	477.5	560	88	6
600S100	2950	100	970	1015.6	1250	87	6
600S100A	2710	90	970	875.4	1120	85	6
600S100B	3170	80	970	751.9	900	85	6
800S22	3000	22	730	370.2	450	7
800S22	2830	14	585	190.6	250	82	5
800S22A	5500	17	730	254.1	315	89	7
800S22A	4400	11	585	133.3	185	88	5
800S32	4830	32	730	538.5	630	87	74.5
800S32	3870	20	585	272.3	315	89	7
800S32A	5500	26	730	389	450	88	4.5
800S32A	3960	17	585	210.7	250	88	6.5
800S47	5500	47	730	782.2	1000	87	4.2
800S47	4400	30	585	403.9	450	90	6.5
800S47A	5070	40	730	621	710	89	4.2
800S47A	4060	25	585	314.1	355	89	6
800S76	5500	76	730	1293.6	1600	88	4.2
800S76	4400	49	585	674.9	800	88	6
800S76A	5080	65	730	1034	1250	87	6
800S76A	4070	42	585	541	630	86	4.2
800S76B	4680	55	730	824.7	1000	85	6
800S76B	3750	35	585	425.5	500	84	4

S、SH型单级双吸中开式离心泵安装说明：
1、检查离心泵和电动机应无损坏。
2、双吸离心泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序：
①将离心泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校下水平，并适当拧紧地脚螺栓，以防走动。
②在基础与泵地脚之间灌注混凝土。
③待混凝土干固后，拧紧地脚螺栓，并重新检查离心泵的水平度。
④校正电动机轴与泵轴的同心度。使两轴成一直线，在两轴外贺上的同轴度允差为0.1mm,端面间隙沿圆周的不均匀度允差0.3mm(在联接进出水管路及试运行后在分别校正一遍，仍应符合上述要求)。
⑤在检查电动机转向与水泵转向一致后，装上联轴器及联接柱销。
4、进出水管路应另设支架支撑，不得借泵体支承。
5、双吸离心泵与管路之间的结合面，应保证良好的气密性，尤其是进水管路，应严格保证不漏气，并且在装置上应无窝存空气的可能。
6、如离心泵安装在进水水位以上时，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。
7、双吸离心泵与出水管路之间一般需装闸阀和止回阀（扬程小于20m的可不用），止回阀装在闸阀后面。
以上所述的安装方法是指不配带公共底座的水泵机组。
安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。

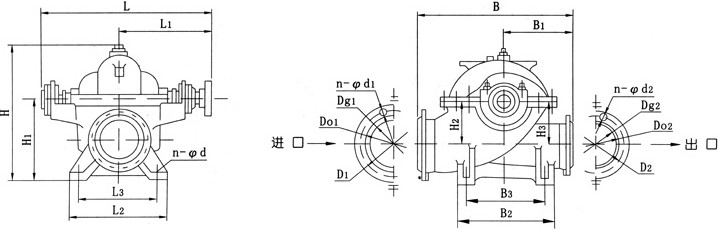

■ S、SH型单级双吸中开式离心泵外形尺寸图：

型号	泵尺寸													进口法兰尺寸				出口法兰尺寸
型号	L	Ll	L2	L3	B	Bl	B2	B3	H	Hl	H2	H3	n-φd	D91	D01	D1	n-φdl	D92	D02	D2	n-φd2
100S90	700.5	382	240	190	520	250	300	210	455	265	140	149	4-φl7.5	100	180	220	8-φl7.5	70	150	185	4-φl7.5
150S100	740.5	410	300	250	550	250	340	250	490	285	140	174	4-φl7.5	150	240	285	8-φ22	100	180	220	8-φl7.5
150S78	704.5	388	300	250	550	250	340	250	472	285	140	155	4-φl7.5	150	240	285	8-φ22	100	180	220	8-φl7.5
150S50	704.5	388	300	250	550	250	340	250	455	285	140	140	4-φl7.5	150	240	285	8-φ22	100	180	220	8-φl7.5
200S95	861.5	485	300	250	680	330	340	250	555	355	170	170	4-φl7.5	200	295	340	8-φ22	125	210	250	8-φl7.5
200S63	744.5	410	300	,	620	300	340	250	549	355	170	170	4-φl7.5	200	295	340	8φ922	150	240	285	8-φ22
200S63	744.5	410	300	250	620	300	340	250	549	355	170	170	4-φl7.5	200	295	340	8φ922	150	240	285	8-φ22
200S42	744.5	410	300	250	62	300	340	250	547	355	170	170	4-φl7.5	200	295	340	8-φ22	150	240	285	8-φ22
250S65	1046	581	410	350	850	400	510	400	796	450	240	300	4-φ28	250	350	395	12-φ22	150	240	285	8-φ22
250S39	983.5	552	410	350	890	440	510	450	750	450	200	260	4-φ26	250	350	395	12-φ22	200	295	340	8-φ22
250S24	953.5	532	410	350	850	400	510	400	738	450	230	230	4-φ26	250	350	395	12-φ22	200	295	340	8-φ22
250S14	882.5	475	410	350	745	330	510	400	709	450	210	215	4-φ26	250	350	445	12-φ22	200	295	340	8-φ22
300S110	1198.5	647	520	450	1152	576	600	450	935	535	268	350	4-φ27	300	400	445	12-φ22	200	295	340	12-φ22
300S90	1188.5	664	520	450	1046	470	600	450	898	510	268	325	4-φ28	300	400	445	12-φ22	200	295	340	8-φ22
300S58	1132	626	510	450	1070	530	620	550	860	510	240	310	4-φ28	300	400	445	12-φ22	250	350	395	12-φ22
300S32	1062.5	574	520	450	880	410	600	450	824	510	260	270	4-φ26	300	400	445	12-φ22	250	350	395	12-φ22
300S19	958.5	517	520	450	900	400	600	450	803	510	250	260	4-φ26	300	400	445	12-φ22	250	350	395	12-φ22
300S12	1008.5	552	520	450	1000	500	660	510	808	510	265	265	4-φ26	300	400	445	12-φ22	300	400	445	12-φ22
350S125	1447.5	830	600	500	1210	550	690	500	1080	620	330	410	4-φ35	350	460	505	16-φ22	200	295	340	12-φ22
350S75	1271.5	710	600	500	1250	600	690	500	1008	620	274	356	4-φ35	350	460	505	16-φ22	250	350	395	12-φ22
350S44	1232.5	675	600	500	1080	510	690	500	980	620	300	300	4-φ35	350	460	505	16-φ22	300	400	445	12-φ22
350S26	1161.5	633	600	500	1040	460	690	500	963	620	290	300	4-φ35	350	460	505	16-φ22	300	400	445	12-φ22
350SSl6	1090.5	584	600	500	1168	584	690	500	970	620	310	310	4-φ33	350	460	505	16-φ22	350	460	505	16-φ22
500S98	1639.5	912	760	580	1550	750	1020	800	1381	800	425	545	4-φ42	500	620	670	20φ926	300	400	445	12-φ22
500S59	1637.5	905	760	580	1640	810	1020	800	1300	800	370	480	4-φ42	500	620	670	20-φ26	350	460	505	16-φ22
500S35	1373.5	766	760	580	1350	630	1020	800	1270	800	415	415	4-φ42	500	620	670	20φφ26	350	460	505	16-φ22
50022	1735.5	750	760	580	1450	640	1020	800	1266	800	410	410	4-φ42	500	620	670	20-φ26	400	515	565	16-φ926
500S13	1311.5	717	760	580	1550	775	1020	800	1251	800	410	410	4-φ42	500	620	670	20-φ26	500	620	670	20-φ26
600S75	1694.5	940	940	760	1900	940	1020	800	1550	950	425	555	4-φ42	600	725	780	20-φ30	400	515	565	16-φ26
600S47	1694.5	940	940	760	1595	745	1020	800	1505	950	490	490	4-φ42	600	725	780	20-φ30	400	515	565	16-φ26
600S32	1609.5	882	940	760	1600	750	1020	800	1490	950	480	480	4-φ42	600	725	780	20-φ30	500	620	670	20-φ26
600S22	1471.5	810	940	760	1790	840	1020	800	1476	950	460	460	4-φ42	600	725	780	20-φ30	500	620	670	20-φ26

■ S、SH型单级双吸中开式离心泵带底座尺寸图：

1140

型号	电动机			电机尺寸			底座尺寸								吐出锥管法兰尺寸
型号	型号	功率	电压	L1	h	H	L2	L3	L4	b	b2	E	H1	L	D92	D0z	D2	n-φd2
100S90	Y200L2-2	37	380	775	475	200	141	780.5	385	490	150	365	1479.5	100	180	220	8-φl7.5
100S90A	Y200L1-2	30	380	775	475	200	1140	141	780.5	385	490	150	365	1479.5	100	180	220	8-φl7.5
150S100	Y280S-2	75	380	1000	640	280	1390	173	930	430	640	300	385	1744.5	150	240	285	8-φ22
150S78	Y250M-2	55	380	930	575	250	1305	173	875	430	585	300	385	1638.5	150	240	285	8-φ22
100S78A	Y225M-2	45	380	815	530	255	121	173	820	430	540	300	385	1523.5	150	240	285	8-φ22
150S50	Y200L2-2	37	380	775	475	200	1182	173	800	430	500	300	385	1483.5	150	240	285	8-φ22
150S50A	Y200L1-2	30	380	775	475	200	182	173	800	430	500	300	385	1483.5	150	240	285	8-φ22
150S50B	Y180M-2	22	380	670	730	180	1108	173	745	430	465	300	385	1378.5	150	240	285	8-φ22
200S95A	Y280M-2	90	380	1050	640	280	1523	173	1030	430	680	350	470	1915.5	200	295	340	8-φ22
200S63	Y280S-2	75	380	1000	640	280	1398	173	930	430	655	350	455	1748.5	200	295	340	8-φ22
200S63A	Y250M-2	55	380	930	575	250	1335	173	900	430	600	35	455	1678.5	200	295	340	8-φ22
200S42	Y225M-2	45	380	815	530	225	1408	196	953	472	595	350	455	1563.5	200	295	340	8-φ22
200S42A	Y200L2-2	37	3, 80	775	475	200	1211	173	810	430	515	350	455	1523.5	200	295	340	8-φ22
250S39	Y280S-2	75	380	1000	640	280	1636	258	1100	655	720	300	550	1948	250	350	395	12-φ22
250S39A	Y250M-4	55	380	930	575	250	1586	258	1005	655	665	300	550	1878	250	350	395	12-922
250S24	Y225M-4	45	380	845	530	995	1480	255	950	640	640	300	570	1772.5	250	350	395	12-φ22
250S24A	Y225S-4	30	380	820	530	25	1420	228	950	600	600	300	550	1747.5	250	350	395	12-φ22
250S14	Y200L-4	30	380	775	475	200	1340	228	875	600	535	300	550	1661.5	250	350	395	12-φ22
250S14A	Y180M-4	185	380	670	430	180	1267	228	830	600	495	300	550	1556.5	250	350	395	12-φ22
300S58	Y315M1-4	180	380	1210	865	315	1965	312	1245	760	870	300	630	2346	300	400	445	12-φ22
300S32	Y315S-4	, 110	380	1240	760	315	1845	317	1160	785	785	300	610	2146.5	300	400	445	12-φ22
300S32A	Y280M-4	75	380	1000	640	280	1767	283	1150	690	690	300	610	2096.5	300	400	445	12-φ22
300S19	Y250M-4	55	380	930	575	250	1567	283	1005	690	630	300	610	1892.5	300	400	445	12-φ22
300S19A	Y225M-4	45	380	845	530	225	1503	283	970	690	580	300	610	1807.5	300	400	445	12-φ22
300S12	Y225S-4	37	380	820	530	225	1566	305	1000	770	630		630	1802.5
300S12A	Y200L-4	30	380	775	475	200	1448	283	920	750	545		610	1757.5
350S26	Y315M1-4	132	380	970	655	280	2015	347	1250	806	806	300	740	2135.5	350	460	505	16-φ22
350S16	Y280S-4	75	380	1000	640	280	1745	316	1105	790	720		740	2100
350S16A	Y250M-4	5	380	930	575	250	1677	316	1075	770	670		740	2030

■ S、SH型单级双吸中开式离心泵不带底座尺寸图：

650, 62, 0,

JR2-400S1-4
型号		电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
型号	C	型号	功率KW	电压V	L1	H	h	B	A	n-φd	E	L	L2	D92	D02	D2	n-φd2
		Y250M-2(IP23)	110		825	250	600	349	406	4-φ24	375	1690	674	200	295	340	8-φ22
200S95		Y315S-2	110		1270	315	865	406	508	4-φ28	375	2060	750	200	295	340	8-φ22
200S95		JS2-335S1-2	112		1310	355	850	500	610	4-φ30	375	2180	760	200	295	340	8-φ22
250S65		Y280M-4(IP23)	132		970	280	655	419	457	4-φ24	500	2020	772	250	350	395	12-φ22
		Y315M1-4	132		1270	315	865	457	508	4-φ28	500	2350	798	250	350	395	12-φ22
		JSll5-4	135		1300	375	875	590	620	4-φ26	500	2350	872	250	350	395	12-φ22
		JRll5-4	135		1740	375	875	590	620	4-φ26	500	2790	872	250	350	395	12-φ22
	4	JS2-355S2-4	132	380	1200	355	850	500	610	4-φ30	500	2250	836	250	350	395	12-φ22
		JR2-355S2-4	132		1690	355	850	500	6l0	4-φ30	500	2740	836	250	350	395	12-φ22
		Y280S-4(IP23)	110		920	280	655	368	457	4-φ24	500	1970	772	250	350	395	12-φ22
		Y315S-4	110		1220	315	865	406	508	4-φ28	500	2300	798	250	350	395	12-φ22
		JSll4-4	115		1200	375	875	490	620	4-φ26	500	2250	872	250	350	395	12-φ22
		JRll4-4	115		1640	375	875	490	620	4-φ26	500	2690	872	250	350	395	12-φ22
		JS2-355S1-4	112		1200	355	850	500	6l0	4-φ30	500	2250	836	250	350	395	12-φ22
		JR2-355S1-4	112		1690	355	850	500	610	4-φ30	500	2740	836	250	350	395	12-φ22
300S110		JSl48-4	440	6000	1780	560	1270	870	940	4-φ42	300	2984	1019	300	400	440	12-φ22
300S90		Y355M2-7(IP23)	315		1290	355	960	560	610	4-φ28	500	2490	9l0	300	400	445	12-φ22
		JS2-400M2-4	320		1440	400	960	630	686	4-φ36	500	2600	936	300	400	445	12-φ22
		JR2-400M2-4	320		1880	400	1270	630	686	4-φ36	500	3080	936	300	400	445	12-φ22
		Y355M1-4(IP23)	280		1290	355	704	560	610	4-φ26	500	2490	910	300	400	445	12-φ22
300S90A		JS2-400M2-4	280		1440	400	960	630	686	4-φ36	500	2600	936	300	400	445	12-φ22
300S90A	5	JR2-400M2-4	280	380	1880	400	960	630	686	4-φ36	500	3080	936	300	400	445	12-φ22
300S90B		Y355M1-4(IP23)	220		1210	315	865	457	508	4-φ28	500	2410	832	300	400	445	12-φ22
		JSl26-4	225		1300	450	1005	550	710	4-φ32	500	2500	92l	300	400	445	12-φ22
		JR126-4	225		1740	450	1005	550	710	4-φ32	500	2940	921	300	400	445	12-φ22
		JS2-400S1-4	220		1420	400	960	560	686	4-φ36	500	2620	936	300	400	445	12-φ22
		220	1810		400	960	560	686	4-φ36	500	30l0	936	300	400	445	12-φ22

型号		电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
型号	C	型号	功率KW	电压V	L1	H	h	B	A	n-φd	E	L	L2	D92	D0z	D2	n-9d2
300S58B		Y315MIA-4(IP23)	185		1210	315	865	457	508	4-φ28	300	2355	793	300	400	445	12-φ22
		JSll7-4	180		1345	375	875	640	620	4-φ26	300	2495	857	300	400	445	12-φ22
		JRll7-4	180		1785	375	875	640	620	4-φ26	300	2935	857	300	400	445	12-φ22
		JR2-355M2-4	190		1750	355	850	560	610	4-φ30	300	2900	821	300	400	445	12-φ22
300S58A		Y315S-4(IP23)	160		1160	315	865	409	508	4-φ28	300	2305	793	300	400	445	12-φ22
		Y315M2-4	160		1290	315	760	457	508	4-φ28	300	2460	793	300	400	445	12-φ22
		JSll6-4	155		1300	375	875	590	620	4-φ26	500	2450	857	300	400	445	12-φ22
		JRll6-4	155		1740	375	875	590	620	4-tp26	300	2890	857	300	400	445	12-φ22
	6	J$2-355M1-4	160	380	1260	355	850	560	610	4-φ30	300	2410	821	300	400	445	12-φ22
		JR2-355M1-4	160		1750	355	850	560	610	4-φ30	300	2900	821	300	400	445	12-φ22
300S58B		Y280M-4(IP23)	132		970	280	655	419	457	4-φ24	300	2115	767	300	400	445	12-φ22
		Y315Ma-4	132		1290	315	760	457	508	4-φ28	300	2435	793	300	400	445	12-922
		JSll5-4	135		1300	375	875	590	620	4-φ26	300	2450	857	300	400	445	12-φ22
		JRll5-4	135		1740	375	875	590	620	4-φ26	300	2890	857	300	400	445	12-φ22
		JS2-355S2-4	132		1200	355	850	500	610	4-φ30	300	2350	821	300	400	445	12-φ22
		JR2-355S2-4	132		1690	355	850	500	610	4-φ30	300	2840	821	300	400	445	12-φ22
350S125		Y450-50-4	710		2035	450	1350	1120	800	4-φ35	750	3490	1154	350	470	520	16-φ22
		JSl58-4	680		1920	630	1435	1020	1l00	4-φ42	750	3380	1129	350	470	520	16-φ22
		JRt58-4	680		2330	630	1435	1020	1100	4-φ42	750	3790	1129	350	470	520	16-φ22
350S125A	7	Y450-46-4	630	6000	2035	450	1350	1120	800	4-φ35	750	3490	1154	350	470	520	16-φ22
350S125B		Y400-50-4	500		1860	400	1200	1000	7l0	4-φ35	750	3315	1134	350	470	520	16-φ22
		JSl410-4	500		1880	560	1270	970	940	4-φ42	750	3340	1154	350	470	520	16-φ22
		JRl410-4	500		2310	560	1270	970	940	4-φ42	750	3770	1154	350	470	520	16-φ22
350S75		Y355L-4(IP23)	355	380	1360	355	704	630	610	4-φ28	500	2640	932	350	460	505	16-φ22
		JSl47-4	360		1780	560	1270	870	940	4-φ42	500	3060	1033	350	460	505	16-φ22
		JRl47-4	360	6000	2210	560	1270	870	940	4-φ42	500	3490	1033	350	460	505	16-φ22
350S75A		Y355M1-4(IP23)	280		1290	355	704	560	610	4-φ28	500	2570	932	350	460	505	16-φ22
		JSl28-4	300		1395	4, 50	1005	710	4-φ32	500	2675	943	350	460	505	16-φ22
		JRl28-4	300		1840	450	1005	650	710	4-φ32	500	3120	943	350	460	505	16-φ22
	6	JS2-400M1-4	280		1400	400	960	630	686	4-φ36	500	2680	958	350	460	505	16-φ22
		JR2-400M1-4	280		1880	400	960	630	686	4-φ36	500	3160	958	350	460	505	16-φ22
350S75B		Y315M2A-4(IP23)	220		1210	315	865	457	508	4-φ28	500	2490	854	350	460	505	16-φ22
		JSl26-4	225		1295	450	1005	550	710	4-φ32	500	2575	943	350	460	505	16-φ22
		JRl26-4	225		1740	450	1005	550	710	4-φ32	500	3020	943	350	460	505	16-φ22
		JS2-400S1-4	220		1330	400	960	560	686	4-φ36	500	2610	958	350	460	505	16-φ22
		JR2-400S1-4	220		18l0	400	960	560	686	4-φ36	500	3090	958	350	460	505	16-φ22
350S44		Y315M2A-7(IP23)	220		1210	315	865	457	508	4-φ28	500	2490	815	350	460	505	16-φ22
		JSl26-4	225		1295	450	1005	550	710	4-φ32	500	2575	927	350	460	505	16-φ22
		JRl26-4	225	380	1740	450	1005	550	710	4-φ32	500	3020	927	350	460	505	16-φ22
		JS2-400S1-4	220		1330	400	960	560	686	4-φ36	500	2590	942	350	460	505	16-φ22
		JR2-400S1-4	220		1810	400	960	560	686	4-φ36	500	3070	942	350	460	505	16-φ22
350S44A	5	Y315S-4(IP23)	160		1160	315	860	406	508	4-φ28	500	2420	815	350	460	505	16-φ22
		Y315M2-4	160		1290	315	760	457	508	4-φ28	500	2550	815	350	460	505	16-φ22
		JSll6-4	155		1300	375	875	590	620	4-φ26	500	2560	912	350	460	505	16-φ22
		JRll6-4	155		1740	375	875	590	620	4-φ26	500	3000	912	350	460	505	16-φ22
		JS2-355M1-4	160		1260	355	850	560	610	4-φ30	500	2520	876	350	460	505	16-φ22
		JR2-355M1-4	160		1750	355	850	560	610	4-φ30	500	3010	876	350	460	505	16-φ22
350S26		Y280M-4(IP23)	132		970	280	655	419	457	4-φ24	500	2140	749	350	460	505	16-φ22
	7	Y315M1-4	132		1290	315	760	457	508	4-φ28	500	2460	775	350	460	505	16-φ22
	7	JSll5-4	135		1300	375	875	590	620	4-φ26	500	2470	849	350	460	505	16-φ22
型号	C	电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
型号	C	型号	功率KW	电压V	L1	H	h	B	A	n-φd	E	L	L2	D92	D02	D2	n-φd2
350S26		JRll5-4	135		1740	375	875	590	620	4-φ26	500	2910	849	350	460	505	16-D22
	7	J$2-355S2-4	132		1200	355	850	500	610	4-φ30	500	2370	813	350	460	505	16-φ22
	7	JR2-355S2-4	132		1690	355	850	500	610	4-φ30	500	2860	813	350	460	505	16-D22
		Y280M-4	90		1050	280	740	419	457	4-φ24	500	2220	749	350	460	505	16-φ22
		Y315S-4	110	380	1240	315	760	406	508	4-φ28	500	2410	775	350	460	505	16-φ22
350S26A		JS2-355S1-4	112		1200	355	850	500	610	4-φ30	500	2370	813	350	460	505	16-φ22
350S26A	6	JR2-355S1-4	112		1690	355	850	500	610	4-φ30	500	2860	813	350	460	505	16-φ22
350S16		Y280S-4	75		1000	280	640	368	457	4-φ24	500	2100	670	350	460	505	16-φ22
350S16A		Y250M-4	55		930	250	575	349	406	4-φ24	500	2030	648	350	460	505	16-φ22
500S98		Y500-54-6	800		2220	500	1500	1250	900	4-φ42	880	3870	1356	500	620	670	20-φ26
		Y500-54-6	800		2220	500	1900	1250	900	4-φ42	880	3890	1356	500	620	670	20-φ26
		JSl512-6	780		1920	630	1435	1920	1100	4-φ42	880	3590	1171	500	620	670	20-φ26
		JRl512-6	780		2330	630	1435	1020	1100	4-φ42	880	3590	1171	500	620	670	20-φ26
500S98A		Y450-64-6	630		2080	450	1350	1120	800	4-φ35	880	3730	1236	500	620	670	20-φ26
500S98B		Y500-50-6	630		2220	500	1900	1250	900	4-φ42	880	3890	1356	500	620	670	20-φ26
		JSl510-6	650		1920	630	1435	1020	1100	4-φ42	880	3590	1171	500	620	670	20-φ26
		JRl510-6	650		2330	630	1435	1020	1100	4-φ42	880	4000	1171	500	620	670	20-φ26
		Y450-54-6	560		2080	450	1350	1120	800	4-φ35	880	3730	1236	500	620	670	20-φ26
		Y450-64-6	560		2080	450	1650	1120	800	4-φ35	880	3750	1236	500	620	670	20-φ26
	5	JSl58-6	550		1920	630	1435	1020	1100	4-φ42	880	3590	1171	500	620	670	20-φ26
		J1之158-6	550		2330	630	1435	1020	1100	4-φ42	880	4000	1171	500	620	670	20-φ26
500S59		Y450-46-6	450	6000	2080	450	1350	1120	800	4-φ35	800	3730	1229	500	620	670	20-φ26
		Y450-50-6	450		2080	450	1650	1120	800	4-φ35	800	3750	1229	500	620	670	20-φ26
		JSl57-6	460		1720	630	1435	820	1100	4-φ42	800	3390	1159	500	620	670	20-φ26
		JRl57-6	460		2130	630	1435	820	1100	4-φ42	800	3800	1159	500	620	670	20-φ26
500S59A		Y400-54-6	400		1860	400	1200	1000	610	4-φ35	800	3510	1169	500	620	670	20-φ26
		Y400-46-6	400		2080	450	1650	1120	800	4-φ35	800	3750	1229	500	620	670	20-φ26
		JSl410-6	380		1880	560	1270	970	940	4-φ42	800	3550	1189	500	620	670	20-φ26
		JRl410-6	380		2310	560	1270	970	940	4-φ42	800	3980	1189	500	620	670	20-φ26
500S59B		Y400-46-6	315		1860	400	1200	1000	710	4-φ35	800	3510	1169	500	620	670	20-φ26
		Y400-50-6	315		1860	400	1450	1000	710	4-φ35	800	3530	1169	500	620	670	20-φ26
	7	JSl48-6	310		1780	560	1270	870	940	4-φ42	800	3450	1189	500	620	670	20-φ26
	7	JRl48-6	310		2210	560	1270	870	940	4-φ42	800	3880	1189	500	620	670	20-D26
500S35		YS355L1-6(IP23)	280		1360	355	704	630	6l0	4-φ28	800	2760	948	500	620	670	20-φ26
		YR355L1-6(IP23)	280		1670	355	855	630	610	4-φ28	800	3070	948	500	620	670	20-φ26
	l	JSl37-6	280		1520	500	1125	760	790	4-φ32	800	2920	989	500	620	670	20-φ26
		JRl37-6	280		1960	500	1125	760	790	4-φ32	800	3360	989	500	620	670	20-φ26
		JS2-400M3-6	280		1400	400	960	630	686	4-φ32	800	2800	974	500	620	670	20-φ26
		JR2-400M3-6	280		1880	400	960	630	,	4-φ32	800	3280	974	500	620	670	20-φ26
		JR2-400M3-6	280		1880	400	960	630	686	4-φ32	800	3280	974	500	620	670	20-φ26
500S35A	6	YS355M3-6(IP23)	220		1290	355	704	560	610	4-φ28	800	2690	948	500	620	670	20-φ26
		YR355M3-6(IP23)	220	380	1670	355	835	560	610	4-φ28	800	3070	948	500	620	670	20-φ26
		JSl28-6	215		1310	450	1005	650	710	4-φ32	800	2710	974	500	620	670	20-φ26
		JSl28-6	215		1760	450	1005	650	710	4-φ32	800	3160	974	500	620	670	20-φ26
		JS2-400S3-6	220		1330	400	960	560	686	4-φ36	800	2730	974	500	620	670	20-φ26
		JR2-400S3-6	220		1810	400	960	560	686	4-φ36	800	3210	974	500	620	670	20-φ26
500S22		Y315M1-6(IP23)	185		1290	355	704	450	610	4-φ28	600	2690	931	500	620	670	20-φ26
	5	JSl27-6	185		1410	450	1005	650	710	4-φ32	600	2810	957	500	620	670	20-φ26
	5	JRl27-6	185		1860	450	1005	650	710	4-φ32	600	3260	957	500	620	670	20-φ26
960
型号		电动机			电机尺寸						E	L	L2	吐出锥管法兰尺寸
型号	C	型号	功率KW	电压V	L1	H	h	B	A	n-φd	E	L	L2	D92	D02	D2	n-φd2
500S22		JS2-400S2-6	190		1330	400	960	560	686	4-φ36	600	2730	957	500	620	670	20-φ26
500S22		JR2-400S2-6	190		1810	400	960	560	686	4-φ36	600	32l0	957	500	620	670	20-φ26
500S22A		Y315M-6(IP23)	132		1210	315	865	457	508	4-φ28	600	2590	853	500	620	6710	20-φ26
		Y315M3-6	132		1,270	315	760	457	508	4-φ28	600	2640	857	500	620	670	20-φ26
		JSl25-6	130		1310	450	1005	550	710	4-φ32	600	2680	957	500	620	670	20-φ26
		JRl25-6	130		1760	450	1005	550	710	4-φ32	600	3130	957	500	620	670	20-φ26
		J$2-355M2-6	132		1260	355	850	560	610	4-φ30	600	2630	891	500	620	670	20-φ26
	5	Jti2-355M2-6	132	380	1750	355	850	560	610	4-φ30	600	3120	891	500	620	670	20-φ26
500S13		Y315S-6(IP23)	110		1160	315	865	406	508	4-φ28	600	2480	820.5	500	620	670	20-φ26
		Y315M2-6	110		1270	315	760	457	508	4-φ28	600	2580	820.5	500	620	670	20-φ26
		JSll7-6	115		1200	355	875	590	620	4-φ26	600	2510	894.5	500	620	670	20-φ26
		JRll7-6	115		1640	355	875	590	620	4-φ26	600	2950	894.5	500	620	670	20-φ26
		JS2-355M1-6	112		1260	355	850	560	610	4-φ30	600	2570	858.5	500	620	670	20-φ26
		JR2-355M1-6	112		1750	355	850	560	610	4-φ30	600	3060	858.5	500	620	670	20-φ26
600S75		Y500-54-6	800		2220	500	1500	1250	900	4-φ42	600		1294	500	620	670	20-φ26
	-	Y500-64-6	800		2220	500	1900	1250	900	4-φ42	600		1294	500	620	670	20-φ26
		JSl512-6	780		1920	630	1435	1020	1100	4-φ42	600		1109	500,	620	670	20-φ26
		JRl512-6	780		2330	630	1435	1020	1100	4-φ42	600		109	500	620	670	20-φ26
600S75A		Y450-64-6	630		2080	450	1350	1120	800	4-φ35	600		1174	500	620	670	20-φ26
		Y500-50-6	630		2220	500	1900	1250	900	4-φ42	600		1294	500	620	670	20-φ26
	7	J$1510-6	650		1920	630	1435	1020	1100	4-φ42	600		l109	500	620	670	20-φ26
		JRl510-6	650	6000	2330	630	1435	1020	1100	4-φ42	600		l109	500	620	670	20-φ26
600S47		Y450-54-6	560		2080	450	1350	1120	800	4-φ35	600		1174	500	620	670	20-φ26
		Y450-65-6	560		2080	450	1650	1120	800	4-φ35	600		1174	500	620	670	20-φ26
		JSl58-6	550		1920	630	1435	1020	1100	4-φ42	600		1109	500	620	670	20-φ26
		JRl58-6	550		2330	630	1435	1020	1100	4-φ42	600		1109	500	620	670	20-φ26
600S32		Y400-54-6	400		1860	400	1200	1000	710	4-φ35	600		1055	500	620	670	20-φ26
		Y450-64-6	400		2080	450	1650	1120	800	4-φ35	600		1115	500	620	670	20-φ26
		JSl410-6	380		1880	560	1270	970	940	4-φ42	600		1075	500	620	670	20-φ26
		JRl410-6	380		2310	560	1260	970	940	4-φ42	600		1075	500	620	670	20-φ26
600S32A		Y400-43-6	280		1860	400	1200	1000	710	4-φ35	600		1055	500	620	670	20-φ26
		Y355L1-6(IP23)	280		1360	355	704	630	610	4-φ28	600		974	500	620	670	20-φ26
		JSl37-6	280		1520	500	1125	760	790	4-φ32	600		1015	500	620	670	20-φ26
		JRl37-6	280		1960	500	1125	760	790	4-φ32	600		1015	500	620	670	20-φ26
		JS2-40M3-6	280		1400	400	960	730	686	4-φ32	600		1000	5, 00	670	20-φ26
		JR2-40M3-6	280		1880	400	960	730	686	4-φ32	600		1000	500	620	670	20-φ26
	6	Y355L1-6(IP23)	280		1760	355	704	730	610	4-φ28	600		974	500	620	670	20-φ26
600S22		Y355L1-6(IP23)	280		1360	355	707	730	610	4-φ28	600		902	500	620	670	20-φ26
		YR355L-6(IP23)	280	380	1760	355	704	730	610	4-φ28	600		902	500	620	670	20-@26
		JSl37-6	280		1520	500	1125	760	790	4-φ32	600		1943	500	620	670	20-φ26
		JRl37-6	280		1960	500	1125	760	790	4-φ32	600		1943	500	620	670	20-φ26
		JS2-4003-6	280		1400	400	730	686	4-φ32	600		1928	500	620	670	20-φ26
		JR2-4003-6	280		1880	400	960	730	686	4-cp32	600		928	500	620	670	20-φ26
600S22A		Y355M2-6(IP23)	200		1290	355	704	560	610	4-φ28	600		902	500	620	670	20-φ26
		YR355M2-6(IP23)	200		1690	355	704	560	610	4-φ28	600		902	500	620	670	20-φ26
		JS2-400S3-61	190		1330	400	960	560	686	4-cp36	600		928	500	620	670	20-φ26
		JR2-400S3-6	190		1, 810	400	960	560	686	4-φ36	1600		928	500	620	670	20-φ26

S、SH型单级双吸中开式离心泵产品概述：

S、SH型单级离心双吸泵，系属新型单级双吸卧式中开离心泵类产品。该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。S、SH型单级双吸中开式离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。

S、SH型单级双吸中开式离心泵型号意义：

S、SH型单级双吸中开式离心泵产品特点：

S、SH型单级双吸中开式离心泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。

泵体的设计压力为1.6MPa和2.0MPa。为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。

泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。

叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S、SH型单级双吸中开式离心泵的水力效率。对叶轮进行动平衡，确保S泵的运行平稳。

轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。

轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。

轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。

材料根据用户的实际需要，S、SH型单级离心双吸泵的材料铸铁、球铁、316不锈钢、304不锈钢。

S、SH型单级双吸中开式离心泵结构图：

1	泵体	12	轴套螺母(右)
2	泵盖	13	轴承体
3	泵轴	14	固定螺栓
4	叶轮	15	轴承体压盖
5	双吸密封环	16	联轴器部件
6	轴套	17	圆螺母
7	填料套	18	轴承盖(甲)
8	水封管	19	轴套螺母(左)
9	填料	20	轴承挡圈
10	填料环	21	轴承盖(乙)
1l	填料压盖	22	端盖

S、SH型单级双吸中开式离心泵结构说明：

S、SH型单级双吸中开式离心泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。
S、SH型单级双吸中开式离心泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其馀多为铸铁制成。
S、SH型单级双吸中开式离心泵泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。
    叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。
   泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。
   水泵通过联轴器由电动机直接传动。
   轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。

S、SH型单级双吸中开式离心泵性能范围：

    泵进口直径DN: 100∽1400mm
    流量Q: 最高1800m3/h
    扬程H: 最高135m
    工作压力P: 最高2.5MPa
    工作温度T: 最高135℃

S、SH型单级双吸中开式离心泵产品用途：

S、SH型单级双吸中开式离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。双吸离心泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

S、SH型单级双吸中开式离心泵装配、拆卸与安装：

装配与拆卸
1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。
2、将转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。
3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。
装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。
安装
1 、检査水泵和电动机应无损坏。
2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序：
① 将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。
② 在基础与泵底脚之后灌注混凝土。
③ 待混凝土干固后，拧紧地脚螺栓，并重新检査水泵的水平度。
④ 校正电动机轴与水泵轴的同心度。使两轴成一直线，在两轴器外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度允差0.3mm（在联接进出水管路及试运行后再分别校核一遍，仍应符台上述要求）。
⑤ 在检査电动机转向与水泵转向一致后，装上联轴器及联接柱销。
4、进出水管路应另设支架支撑，不得籍泵本体支承。
5、水泵与管路之间的结台面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。
6、如水泵安装在进水水位以上吋，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。
7、水泵与出水管路之后，一般需装闸阀和止回阀(扬程小于20米的可不用)，止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。
安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。

S、SH型单级双吸中开式离心泵启动、停止与运行：

1、起动与停止：
起动前，转动泵的转子，应该轻滑均匀。
② 关闭出水闸阀，向泵内注不（如无底阀则用真空泵抽空引水）要保证泵内充满水.无空气窝存。
③ 如果泵上装有真空表或压力表.要关闭其与泵相连接的旋基再起动电动机.待转速正常后再打开；然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节；反之流量过小时.将闸阀开大。
④ 均匀地拧紧填料压盖上的压紧螺母，使液体成滴状漏出.同时注意填料腔处的溫升。
⑤ 当停止水泵运转时.要先关闭真空表及压力表的旋塞和出水管路上的闸阀.然后关闭电动机的电源.如
所处环境的温度较低时，则应将泵体下部的四方螺塞打开.去掉?水.以免冻裂。⑥长期停止使用时.应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。
2、运转：
① 水泵轴承最高溫度不应超过75°C。
② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3〜1/2为宜。
③ 填料磨损吋可适当压紧填料压盖.若磨损过多应加以更換。
④ 定期柁査眹轴器部件.注意电机轴承温升。
⑤ 运转过程中.如发现矂声或其他不正常的声音时，应立即停车.检査其原因.加以消除。
⑥ 不得任意提高水泵的转速.但可以降低转速使用.如本型泵额定转速为n流量为Q，扬程为H.轴功率为N，降低转速为n1.降速后流量.扬程.轴功率分别为Q1 、H1和N1.其相互关系.可用下列公式迸行换算：
Q1=（n1/n）Q H1=(n1/n)2H N1=(n1/n)3N

相关产品： G型单螺杆泵-污泥螺杆泵 SL系列气动隔膜泵 CQ型磁力驱动泵 DBY-L型无极调速电动隔膜泵 QBY型工程塑料气动隔膜泵 QBYF型衬氟气动隔膜泵 LW型立式无堵塞排污泵 GW型管道式无堵塞排污泵

310120100042643

Language

相关网站
